Listrik Dinamik

Hukum Ohm menyatakan bahwa besar arus yang mengalir pada suatu konduktor pada suhu tetap sebanding dengan beda potensial antara kedua ujung-ujung konduktor

I = V / R

RANGKAIAN HAMBATAN DISUSUN SERI DAN PARALEL

SERI R = R1 + R2 + R3 + ... V = V1 + V2 + V3 + ... I = I1 = I2 = I3 = ...

PARALEL 1 = 1 + 1 + 1 R    R1  R2   R3 V = V1 = V2 = V3 = ... I = I1 + I2 + I3 + ...

ENERGI DAN DAYA LISTRIK

ENERGI LISTRIK (W) adalah energi yang dipakai (terserap) oleh hambatan R.

W = V I t = V²t/R = I²Rt

Joule = Watt.detik
KWH = Kilo.Watt.jam

DAYA LISTRIK (P)adalah energi listrik yang terpakai setiap detik.

P = W/t = V I = V²/R = I²R

HUKUM KIRCHOFF 1

Hukum Kirchoff. Hukum ini berbunyi “ Jumlah kuat arus yang masuk dalam titik percabangan sama dengan jumlah kuat arus yang keluar dari titik percabangan”. Yang kemudian di kenal sebagai hukum Kirchoff I.

Bila digambarkan dalam bentuk rangkaian bercabang maka akan diperoleh sebagai berikut::

HUKUM KIRCHOFF 2

Hukum  Kirchoff 2 dipakai untuk menentukan kuat arus yang mengalir pada rangkaian bercabang dalam keadaan tertutup (saklar dalam keadaan tertutup).

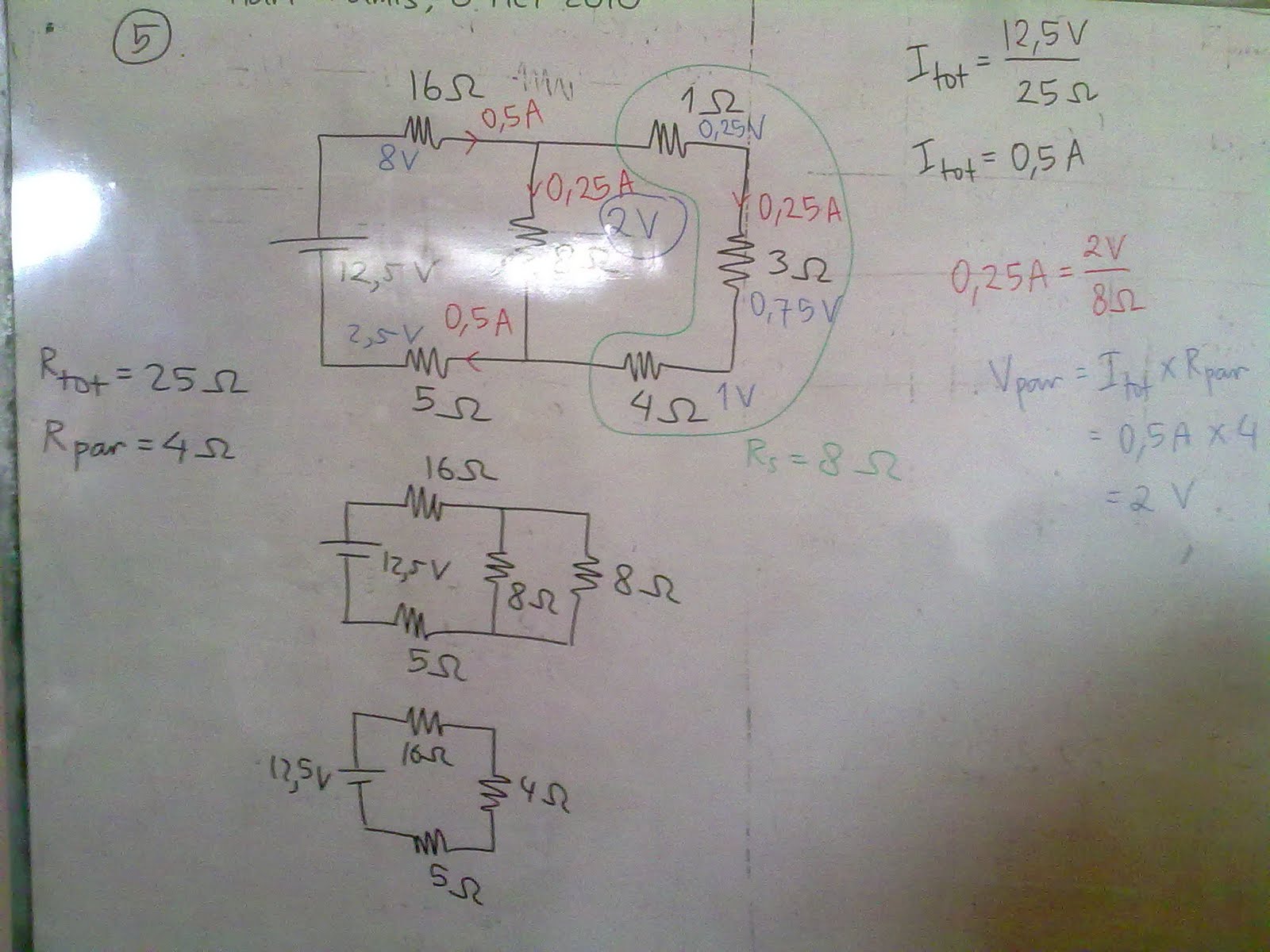

Perhatikan gambar berikut!

Hukum Kirchoff 2 berbunyi : ” Dalam rangkaian tertutup, Jumlah aljabbar GGL (E) dan jumlah penurunan potensial sama dengan nol”. Maksud dari jumlah penurunan potensial sama dengan nol adalah tidak ada energi listrik yang hilang dalam rangkaian tersebut, atau dalam arti semua energi listrik bisa digunakan atau diserap.

Untuk lebih lengkapnya, klik aja di Listrik Dinamik ^_^
Tambahan lagi untuk Energi listrik ada disini !
